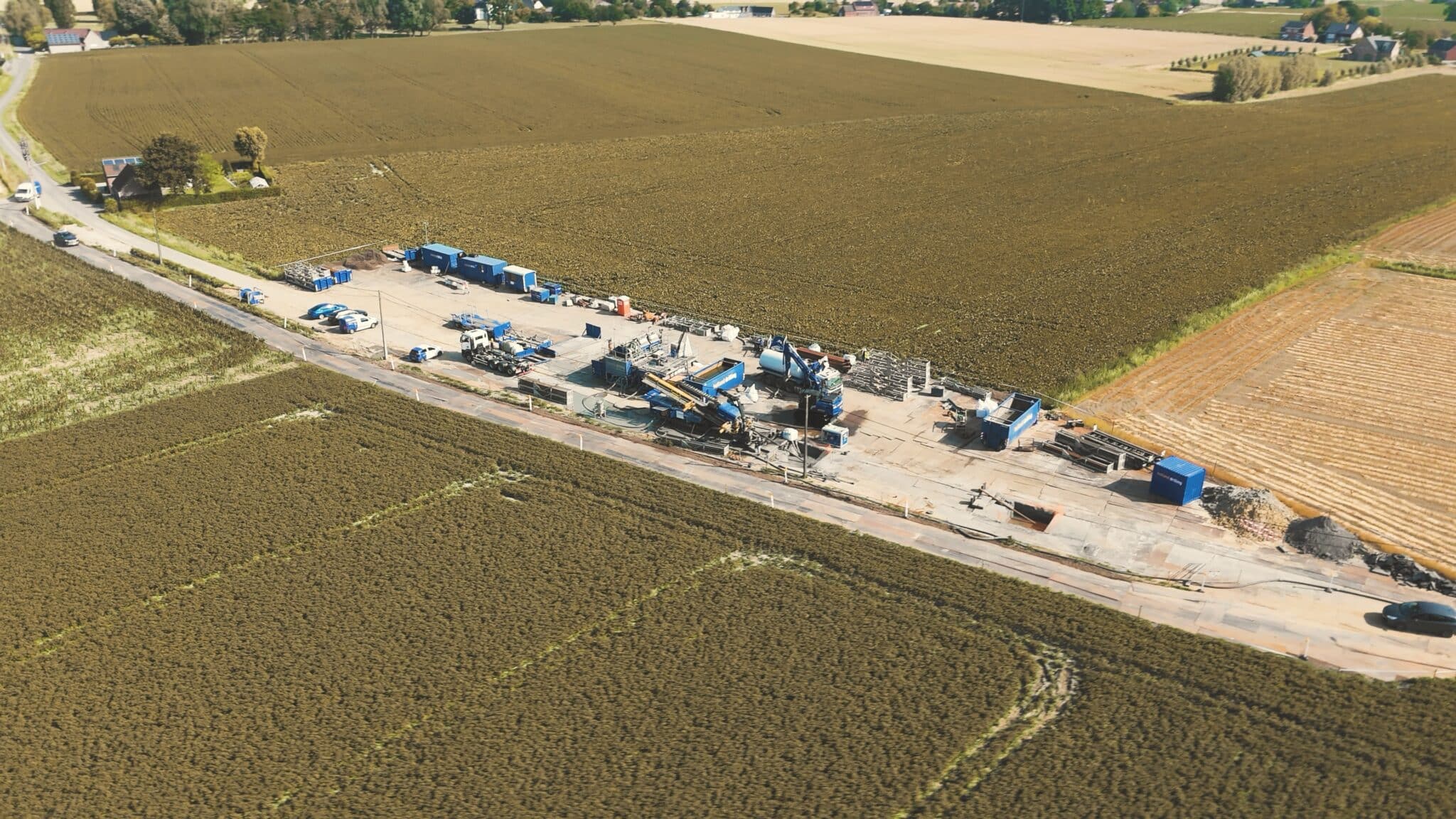

Horizontaal gestuurd boren (HDD) heeft de manier waarop ondergrondse leidingen en kabels worden geïnstalleerd volledig veranderd. Door het vermijden van open sleuven worden verstoringen aan het oppervlak, verkeersafsluitingen en hersteltijd sterk verminderd. In het hart van elke efficiënte HDD-opstelling bevindt zich één cruciaal onderdeel: een betrouwbare bentonietpomp.

Bentoniet, een kleibasis boorvloeistof, smeert het boorgat, stabiliseert de wand en voert boorgruis af naar het oppervlak. Het verpompen van deze zware, schurende vloeistof vraagt om duurzame, krachtige pompen die onder zware omstandigheden een constante flow en druk behouden. Precies dat is waar Gorman-Rupp in uitblinkt.

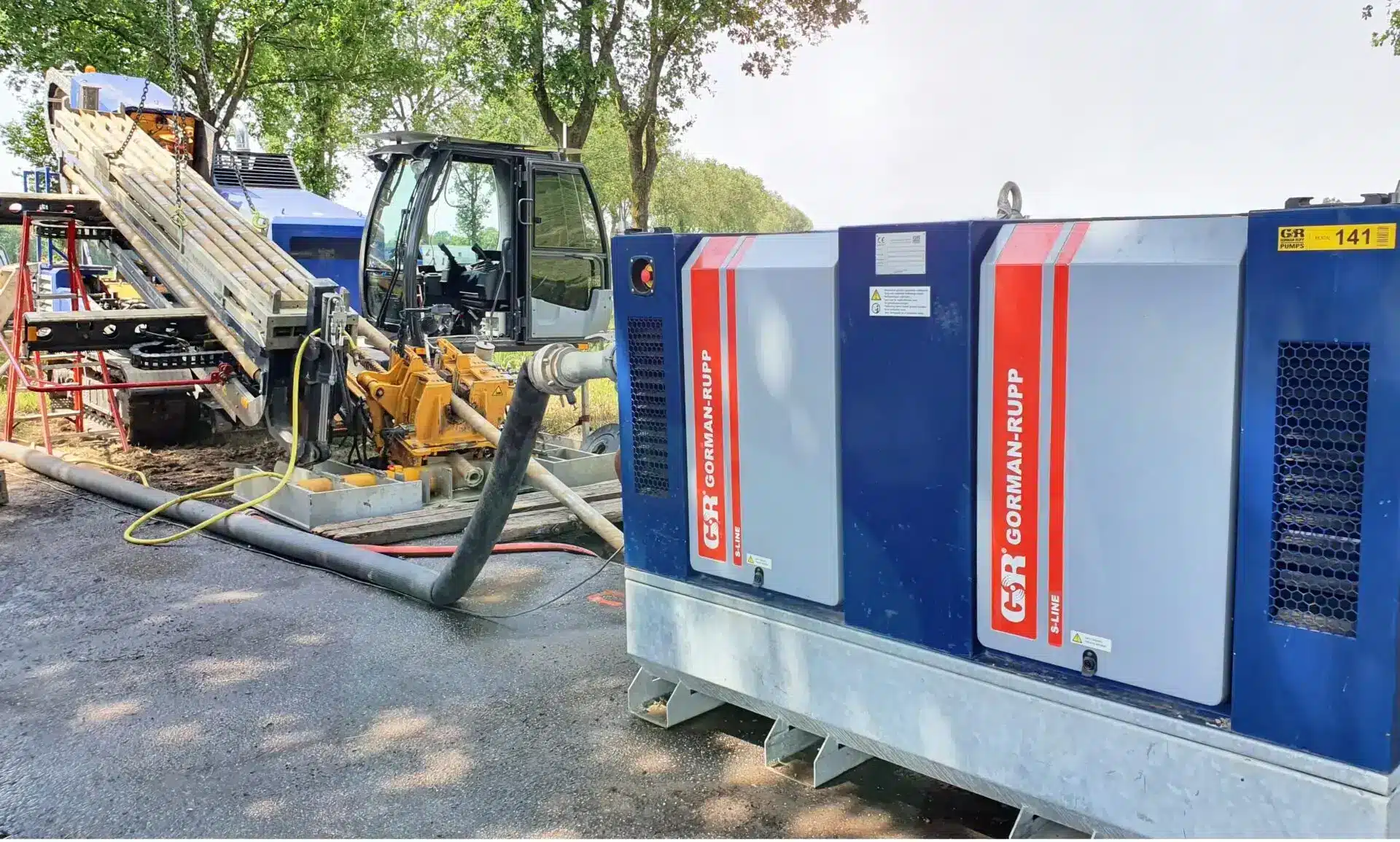

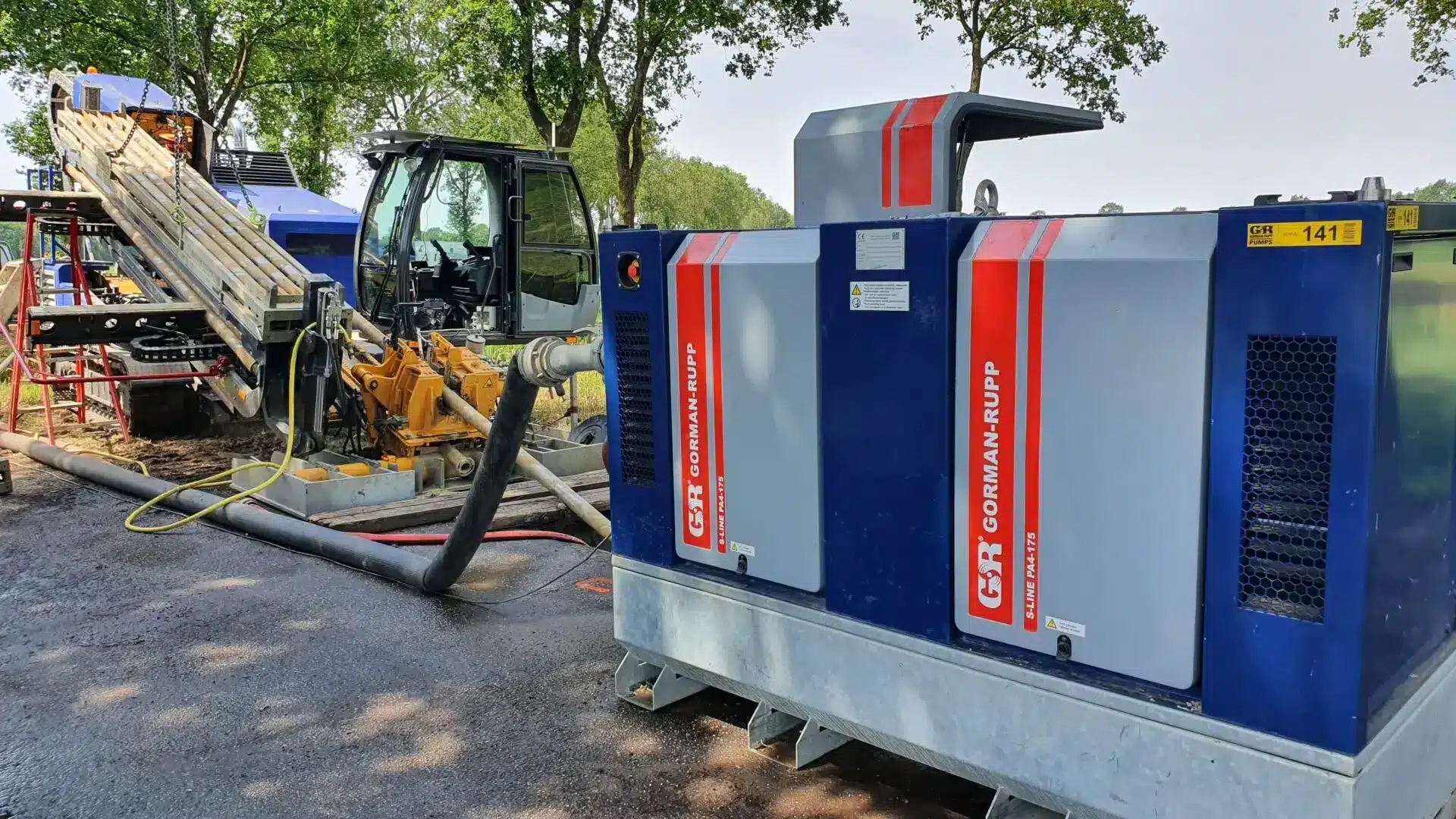

De rol van bentonietpompen bij HDD

Tijdens horizontaal gestuurd boren zorgen bentonietpompen voor:

• Circulatie van de boorvloeistof tussen insteekpunt en recyclingunit
• Regelbare flow tijdens pilotboring, verruimen en terugtrekken
• Betrouwbare verwerking van abrasieve slurry zonder verstoppingen of prestatieverlies

Kort gezegd: de pomp is onmisbaar in elke boortoepassing. Ze moet betrouwbaar, slijtvast en geschikt zijn voor continu gebruik.

De uitdaging van het verpompen van bentoniet

Bentonietslurry is dik, stroperig en schurend. Dit slijtageproces tast waaiers aan, veroorzaakt verstoppingen en kan lucht vasthouden in de aanzuigleiding. Pompen moeten vaak omgaan met wisselende flow of zelfs langdurige droogloop, zonder verlies van betrouwbaarheid of efficiëntie.

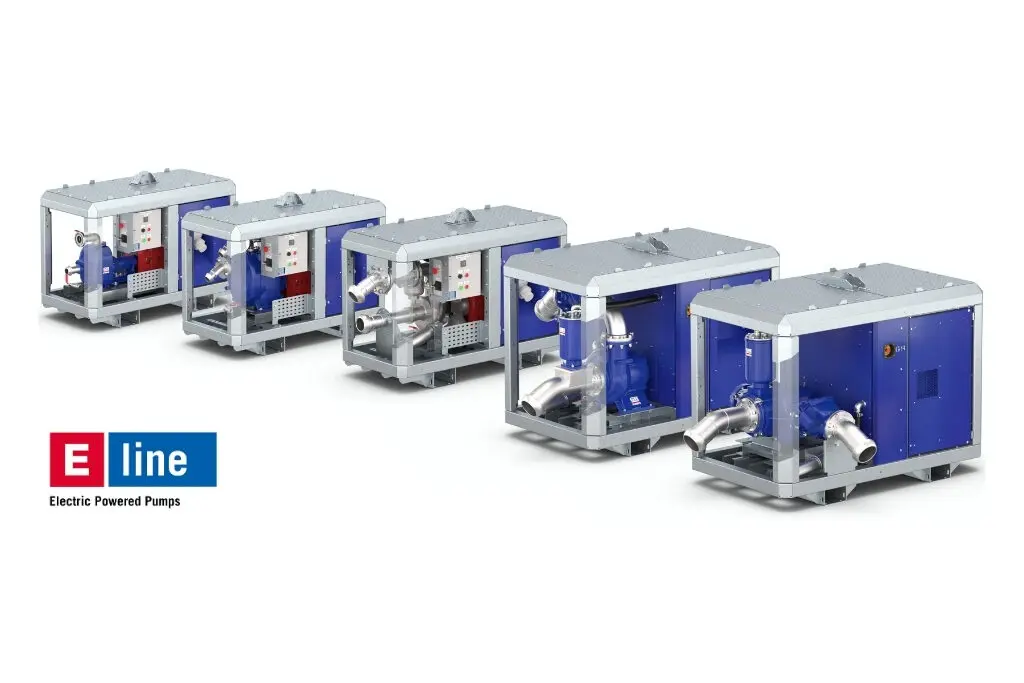

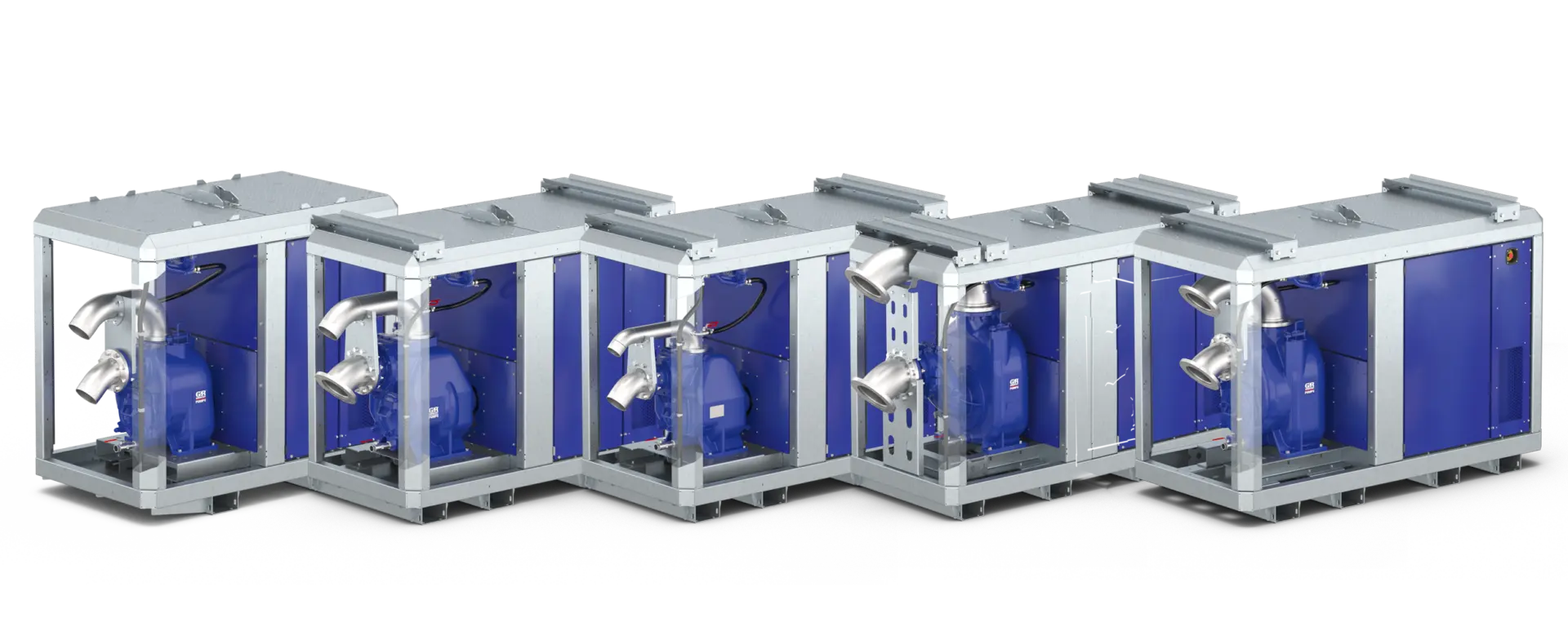

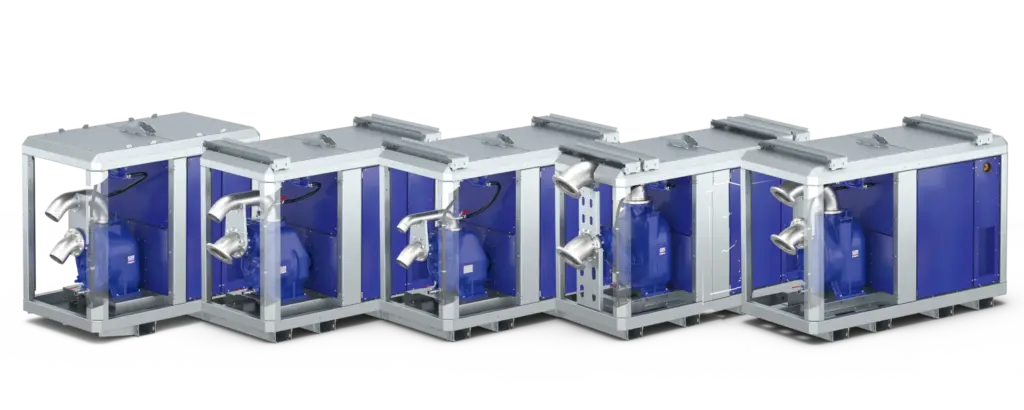

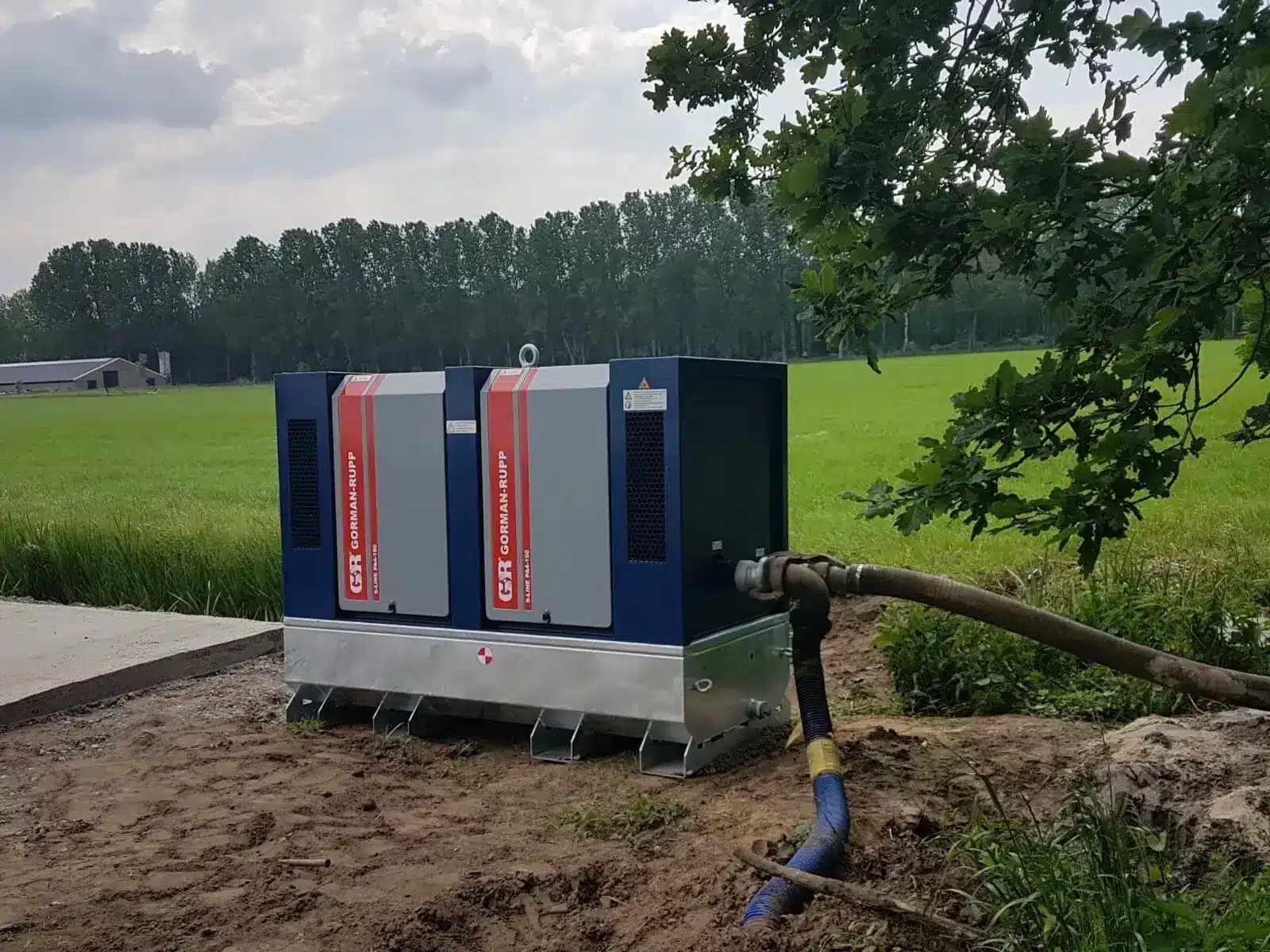

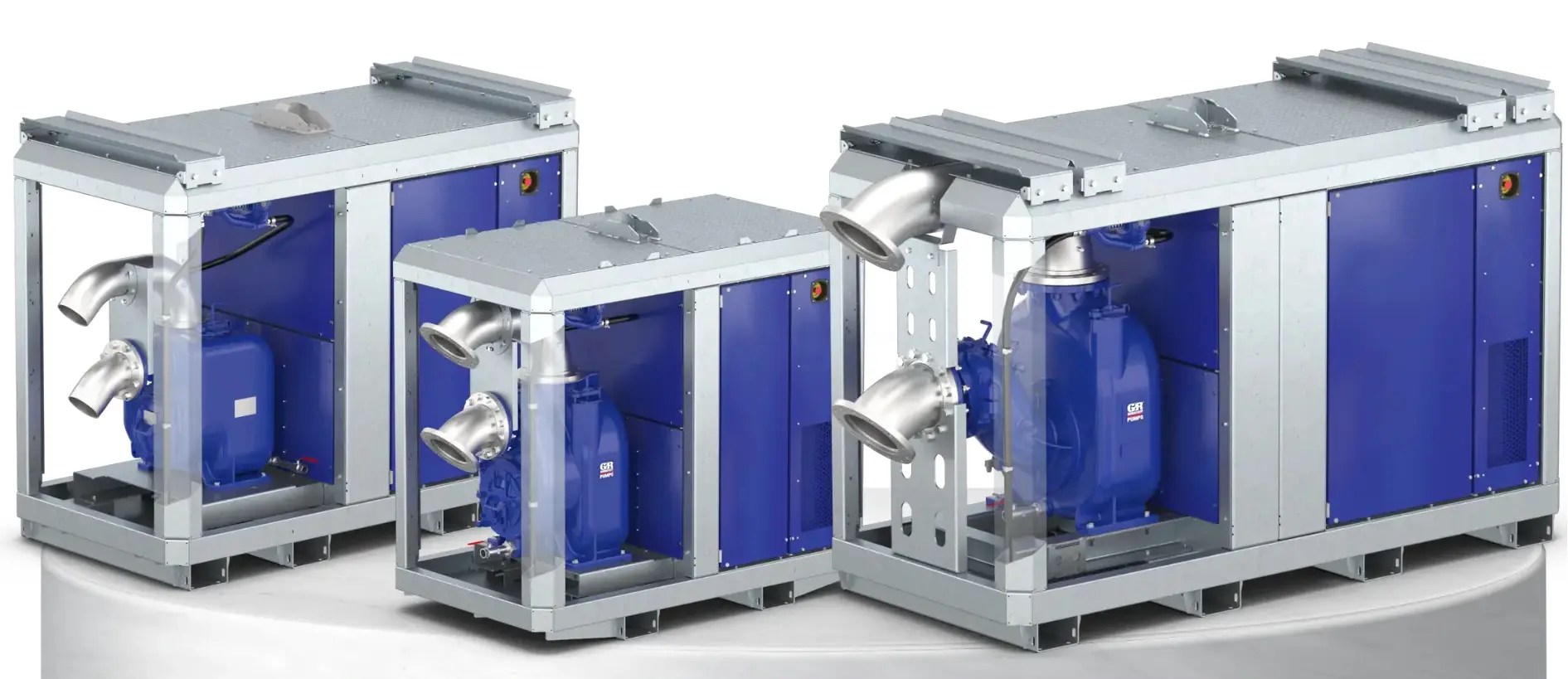

Een pompstoring kan een volledige HDD-operatie stilleggen. Daarom ontwikkelde Gorman-Rupp de S-Line en E-Line PAV4- en PAV6-pompen, speciaal ontworpen voor bentoniet- en HDD-toepassingen. Deze droog zelfaanzuigende vortexpompen combineren een robuuste constructie met eenvoudige bediening en minimaal onderhoud.

Ontworpen voor continu gebruik

In HDD-omgevingen draaien pompen vaak 24/7 onder wisselende belasting. De PAV-serie behoudt constante prestaties, ook tijdens stop-en-startbedrijf. Grote oliebaden, efficiënte koeling en nauwkeurige afdichtingen voorkomen oververhitting en cavitatie.

Breder inzetbaar dan alleen HDD

Hoewel ontwikkeld voor HDD, zijn Gorman-Rupp bentonietpompen ook uitstekend geschikt voor mijnbouw, tunnelbouw, civiele techniek, afvalwaterbypass en industriële slurrytoepassingen.

Gebouwd op ervaring, ontworpen voor betrouwbaarheid

Met bijna een eeuw ervaring in pomptechniek zet Gorman-Rupp de standaard voor prestaties en betrouwbaarheid. Vanuit het Europese hoofdkantoor in Waardenburg, Nederland, leveren we lokale service, reserveonderdelen en technische ondersteuning.

Neem contact op met Gorman-Rupp Europe. Onze specialisten helpen je graag bij het vinden van de juiste oplossing voor jouw project.

Waarom kiezen voor Gorman-Rupp bentonietpompen

1. Droog zelfaanzuigend vortexontwerp – De PAV4- en PAV6-pompen gebruiken een vortexwaaier waarmee vaste delen vrij kunnen passeren. Het ingebouwde vacuüm- of compressor-venturisysteem zorgt voor snelle aanzuiging, zelfs bij een lege aanzuigleiding.
2. Bewezen slijtvastheid – Abrasieve materialen zoals zand en grind vormen geen probleem voor de versterkte waaier en behuizing.
3. Ontworpen voor zware omstandigheden – Volledig gelast, thermisch verzinkt stalen frame voor maximale sterkte.
4. Eenvoudig onderhoud – Snelle service zonder leidingwerk te demonteren.
5. Ongeëvenaarde aanzuiging – Gorman-Rupp’s eigen TPAWS-aanzuigsysteem zorgt voor snelle en probleemloze aanzuiging onder alle omstandigheden.

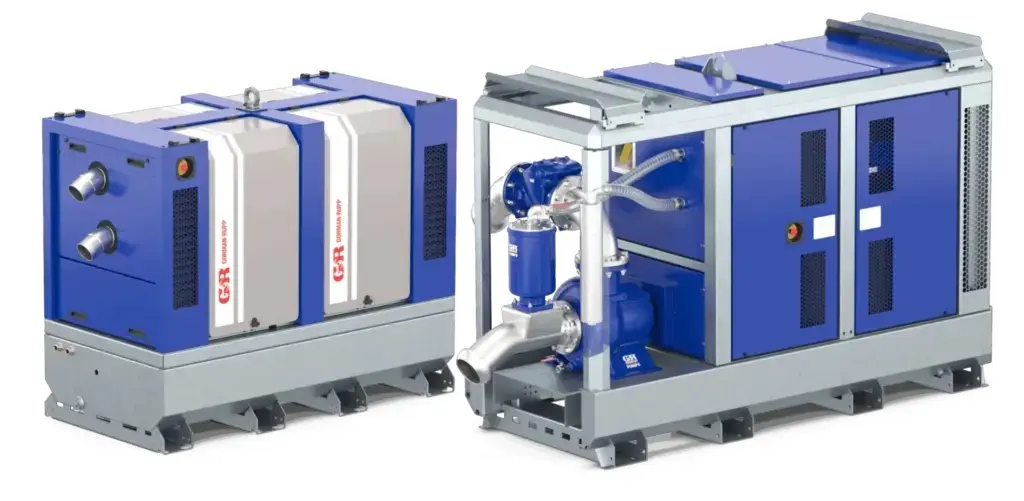

6. Duurzame aandrijvingen – Stage V dieselmotor of elektrische aandrijving voor emissiearm gebruik.

Een rioolpomp speelt een cruciale rol bij het verpompen van afvalwater en rioolwater in gemeentelijke, industriële en residentiële omgevingen. Wanneer rioolsystemen te maken krijgen met hoge debieten, vaste stoffen of zand, zorgt de juiste pompkeuze voor betrouwbare prestaties, minder verstoppingen en een langere levensduur.

In deze blog lees je:
• Wat een rioolpomp is
• Hoe een rioolpomp werkt
• Hoe je het juiste model kiest voor jouw toepassing

We baseren ons hierbij op branchekennis, Gorman-Rupp producttypes en praktijkvoorbeelden, zodat jij goed geïnformeerde keuzes kunt maken.

Wat is een rioolpomp?

Een rioolpomp is speciaal ontworpen om afvalwater te verpompen dat doeken, vaste stoffen, vet, zand en andere verontreinigingen bevat. De pomp transporteert rioolwater van de ene locatie naar de andere – bijvoorbeeld van een gebouw naar het hoofdriool, of van een laaggelegen gebied naar een zuiveringsinstallatie.

Belangrijke kenmerken van een rioolpomp:

• Kan vaste stoffen verpompen zonder te verstoppen
• Bestand tegen slijtage en corrosie
• Betrouwbare werking bij wisselende debieten en opvoerhoogtes
• Ontworpen voor zware, vervuilde vloeistoffen

Hoe werkt een rioolpomp?

Rioolpompen werken op verschillende manieren, afhankelijk van hun ontwerp. Hieronder de meest voorkomende types en hun werking:

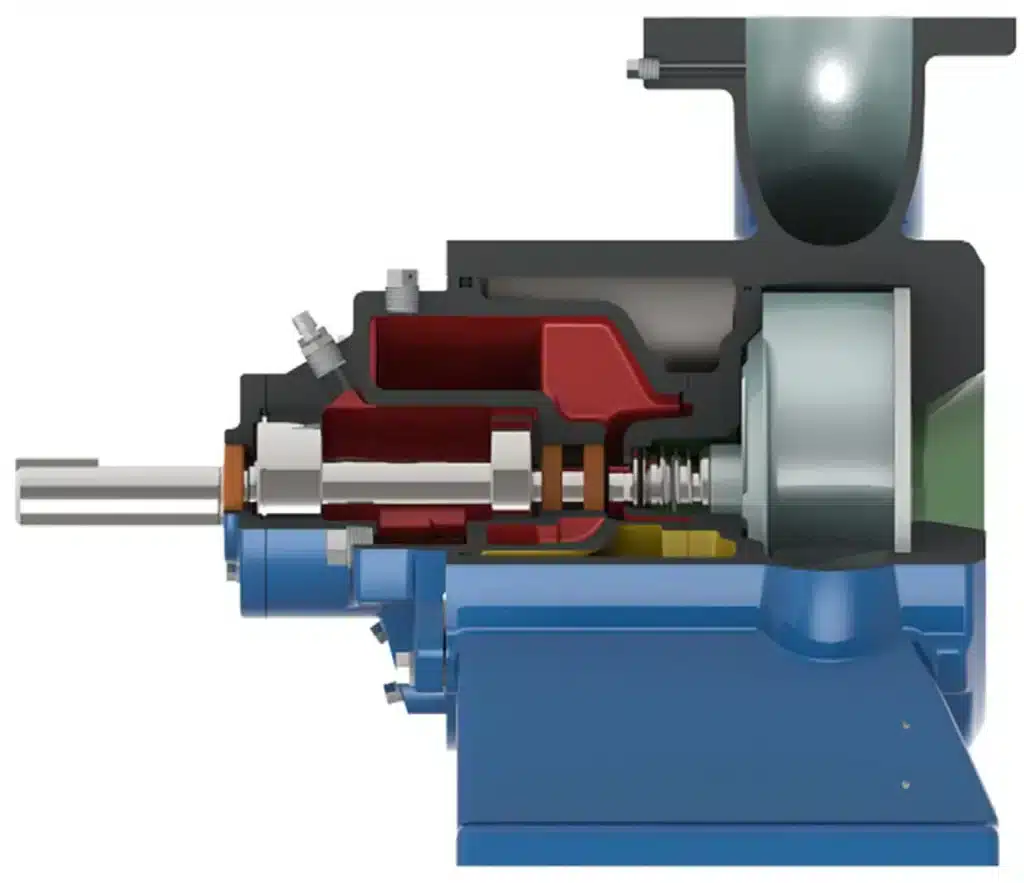

Standaard centrifugaalpompen

• Gebruiken een snel draaiend waaier om vloeistof naar buiten te slingeren en zo druk te creëren.
• Geschikt wanneer vaste stoffen klein en zwevend zijn. Eenvoudig, robuust en onderhoudsvriendelijk.

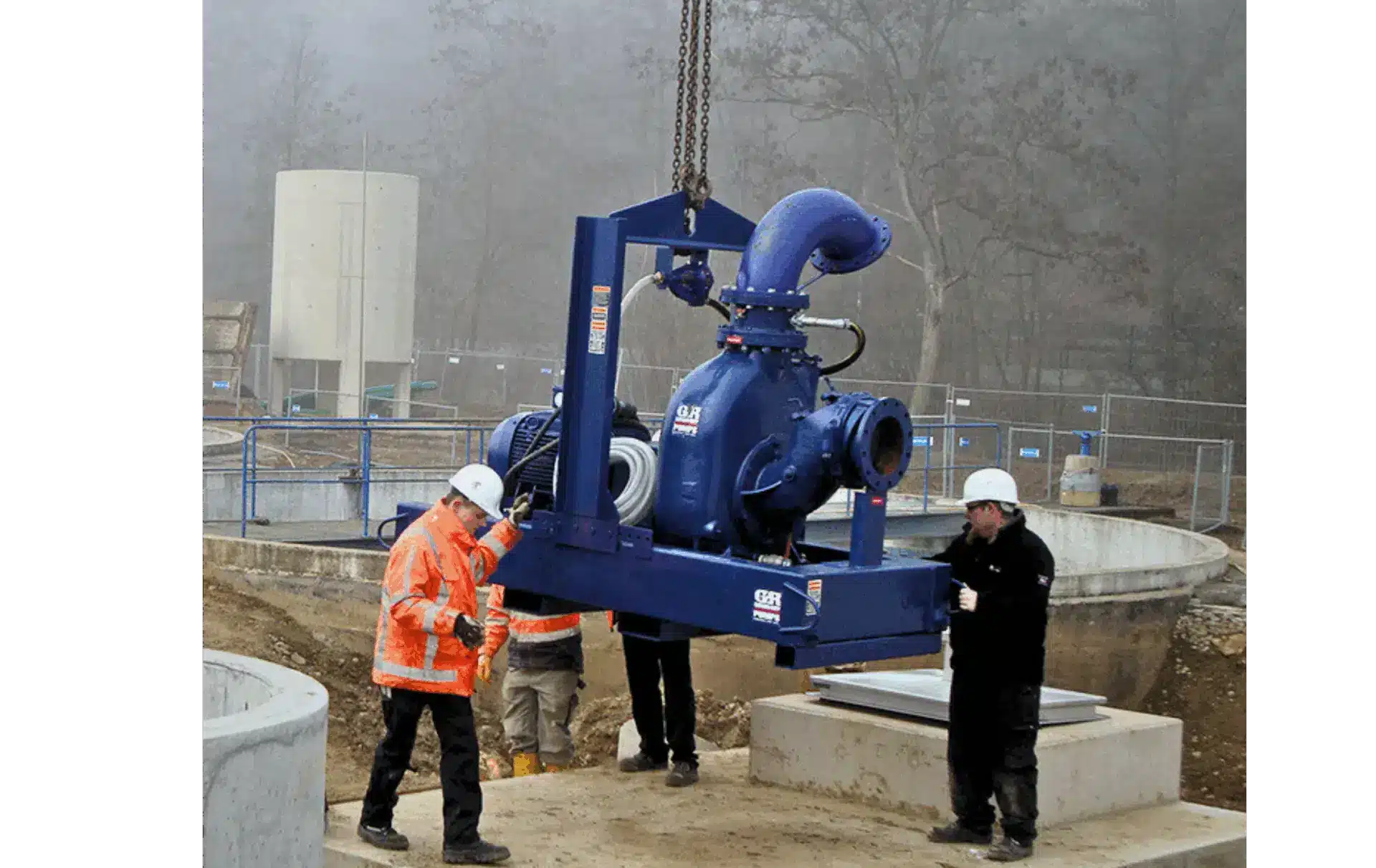

Droog zelfaanzuigende centrifugaalpompen

• Verwijderen lucht uit de zuigleiding zodat de pomp kan aanzuigen, ook als deze deels met lucht gevuld is.
• Ideaal wanneer de pomp boven het vloeistofniveau is geplaatst of aanzuighoogte vereist is.

Pompsets en Reliasource-systemen

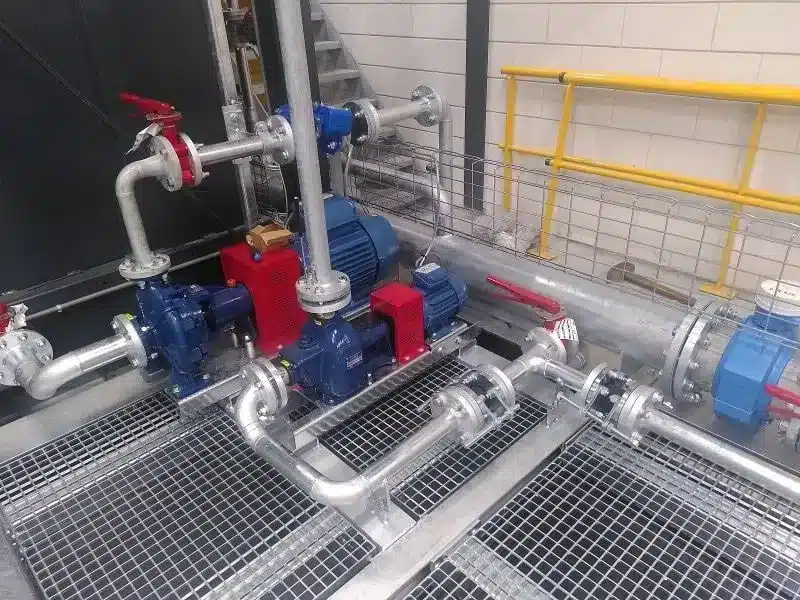

• Voor hoge debieten of kritische toepassingen zorgen pompsets (meerdere pompen in parallel of serie) voor capaciteit en redundantie.

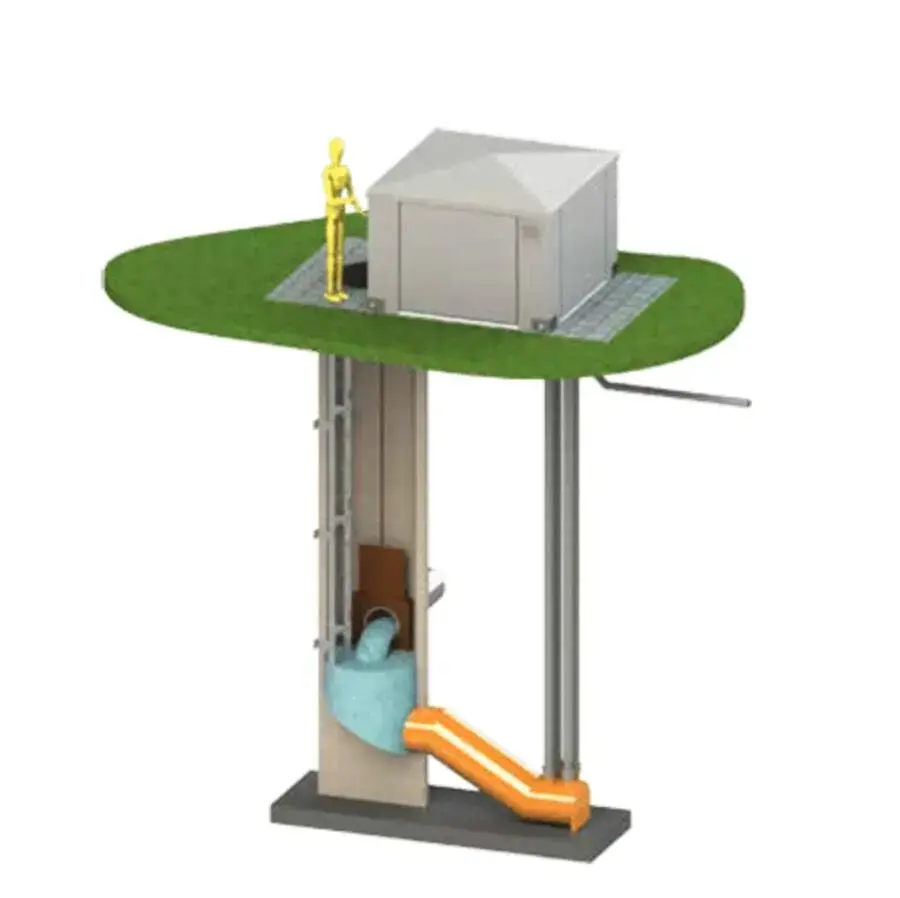

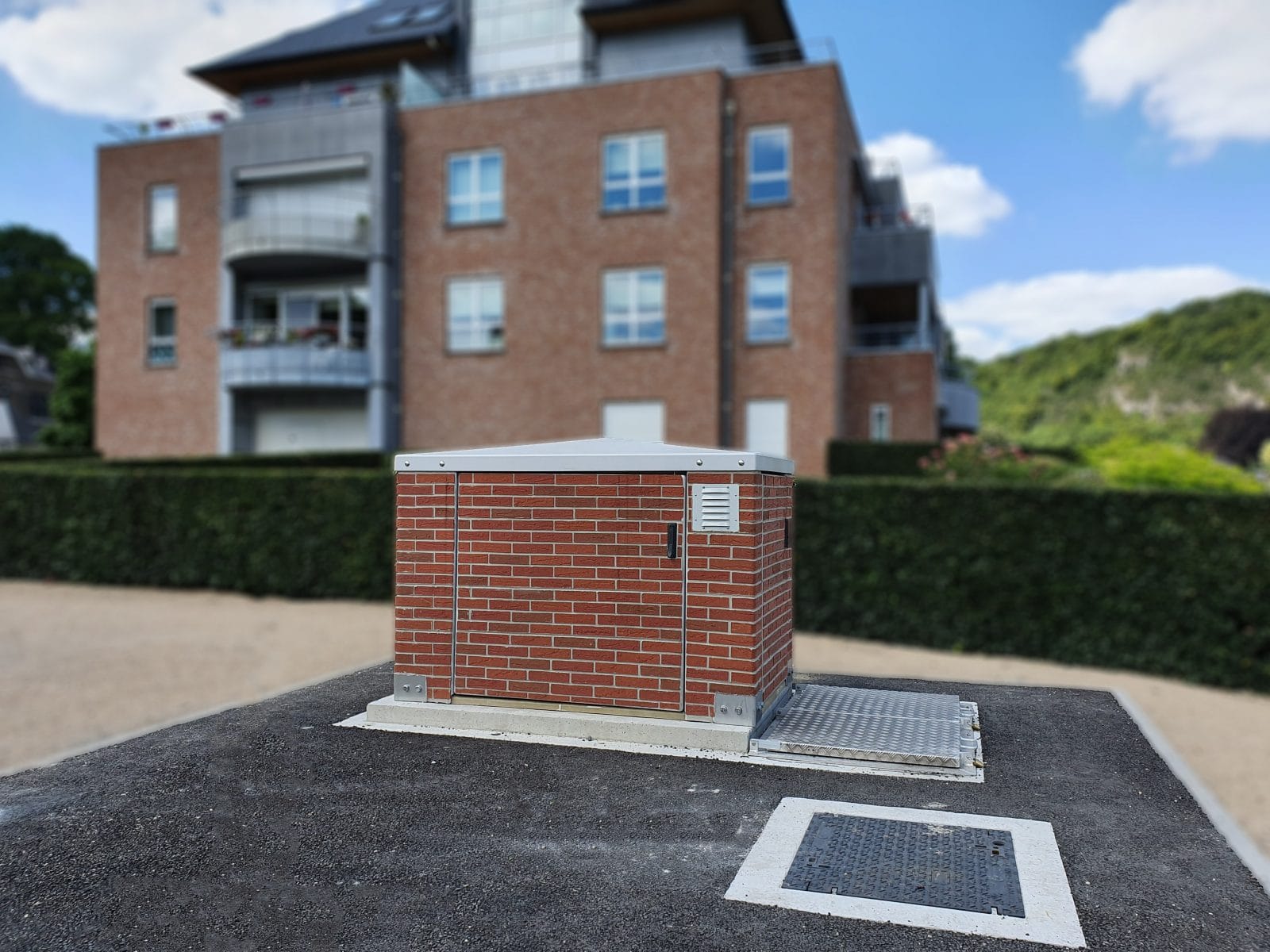

• Systemen zoals Reliasource bieden extra monitoring, servicegemak en onderdelenbeschikbaarheid.

Welke rioolpomp past bij jouw toepassing?

De juiste pomp kiezen hangt af van verschillende factoren:

Debiet (capaciteit):
Bepaalt hoeveel vloeistof de pomp per uur of minuut moet verwerken. Houd rekening met het maximale verwachte debiet en voeg een veiligheidsmarge toe van 20 tot 30 procent boven de piekbelasting.

Opvoerhoogte (total head):
De druk die nodig is om afvalwater verticaal en door de leidingen te verpompen. Bereken dit door de verticale opvoerhoogte, horizontale afstand en wrijvingsverliezen in de leidingen op te tellen. Vergeet ook afsluiters, bochten en koppelingen niet.

Vuildoorlaat:
Afvalwater bevat vaak vaste stoffen, vet en vezelig materiaal. Als de pomp te kleine doorlaat heeft, ontstaan verstoppingen of schade. Controleer altijd de maximale vuildoorlaat.

Vezelig of langdradig materiaal:
In rioolwater komen vaak doekjes, touw of plastic voor. Gorman-Rupp biedt hiervoor Eradicator® of Eradicator+® opties die verstoppingen helpen voorkomen.

Pomptype:
Afhankelijk van de omstandigheden kies je tussen standaard of droog zelfaanzuigende uitvoeringen, droog- of natopgestelde installaties en de vereiste vuildoorlaat.

Materiaal en duurzaamheid:
Rioolwater is zowel schurend als corrosief. De pompbehuizing, waaier, afdichtingen en slijtringen moeten bestand zijn tegen deze omstandigheden. Het juiste materiaal verlaagt onderhoudskosten en verlengt de levensduur.

Vermogen en efficiëntie:
Een pomp verbruikt energie tijdens bedrijf, dus efficiëntie is belangrijk. Kies een pomp waarvan de motor en pompcurve aansluiten op jouw systeem, om energiekosten te beperken.

Service en onderhoud:
Stilstand is kostbaar. Kies een pomp met gemakkelijke toegang tot de waaier, eenvoudig schoon te maken componenten en een goede beschikbaarheid van onderdelen.

Veiligheid en hygiëne:
Onderhoud aan rioolinstallaties brengt risico’s met zich mee. Bovengrondse, droog zelfaanzuigende pompen bieden een veiliger en hygiënischer oplossing voor inspectie en onderhoud.

Voorbeeldtoepassingen

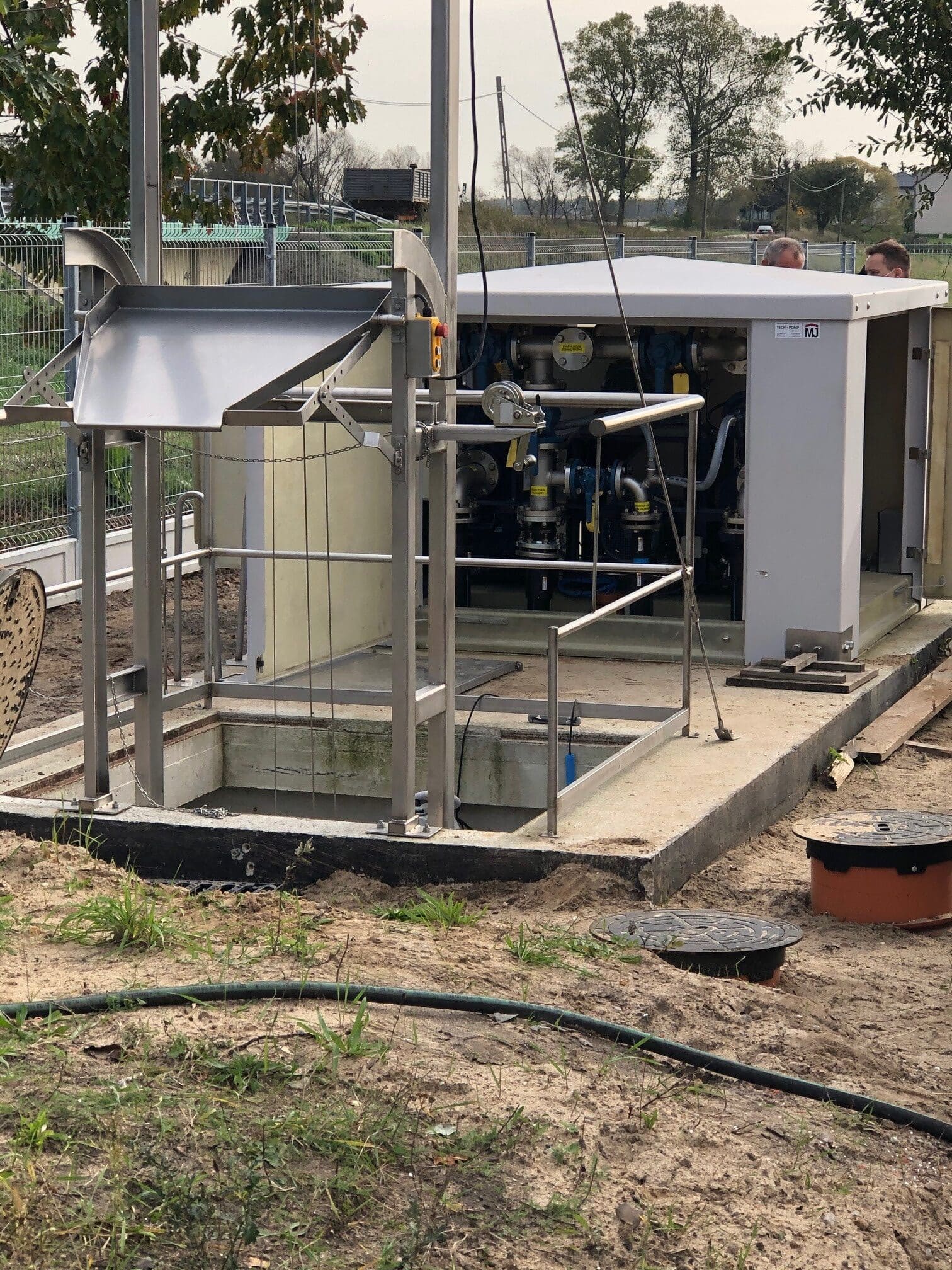

• Gemeentelijke rioolleidingen: hoge debieten, piekstromen en vuil. Oplossing: standaard of droog zelfaanzuigende centrifugaalpomp met grote vuildoorlaat, meerdere pompen in parallel.
• Afvalwaterzuiveringsinstallaties: continu gebruik, hoge betrouwbaarheid vereist. Oplossing: pompsets met redundantie en ondersteuning via Reliasource.

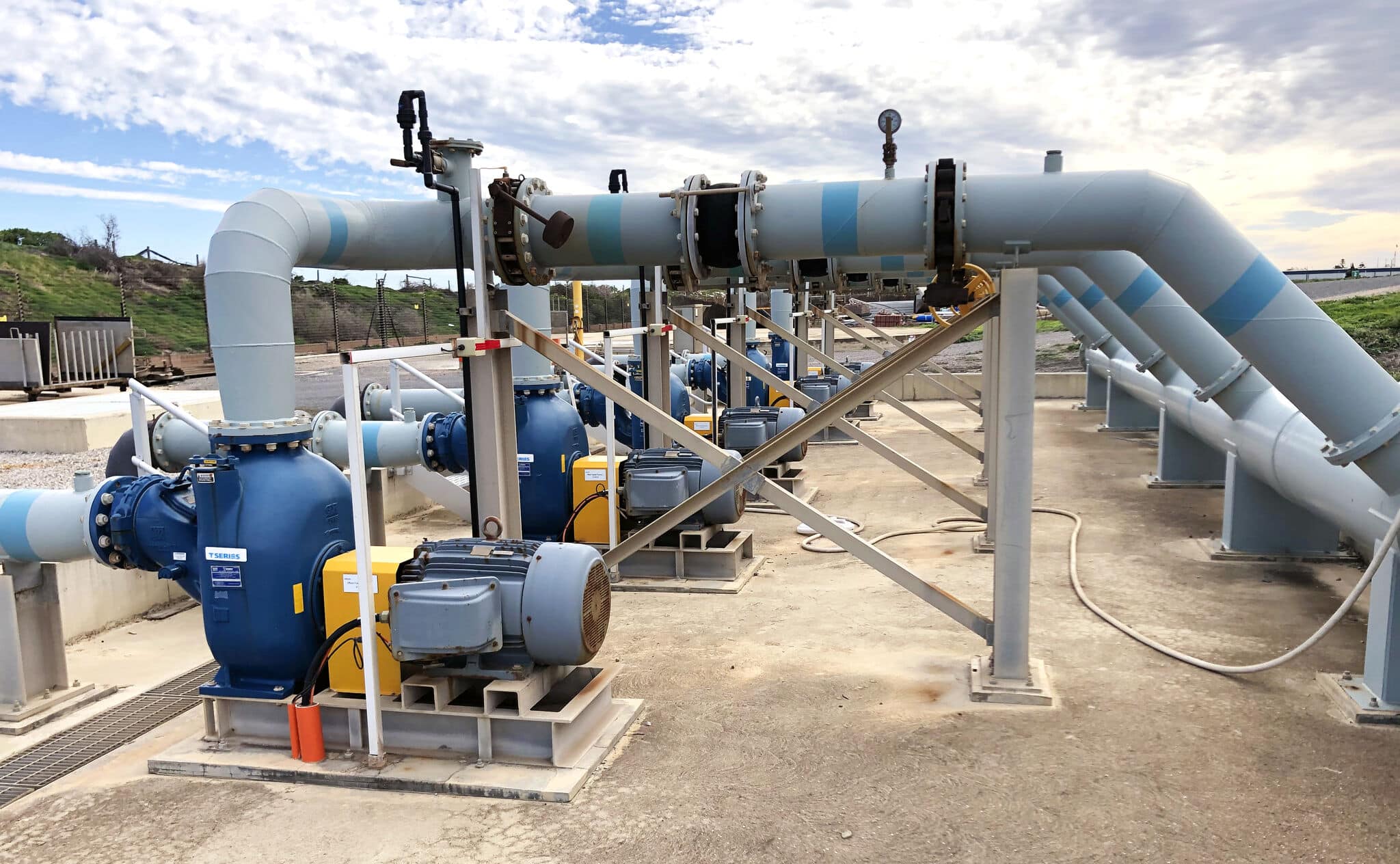

• Industrieel afvalwater: bevat vaak touw, plastic zakken of harde deeltjes. Oplossing: droog zelfaanzuigende centrifugaalpompen met grote vuildoorlaat, vaak als elektrisch aangedreven plug-and-play pompsets.


Gorman-Rupp pompseries

Bij Gorman-Rupp bieden we verschillende pompreeksen voor riooltoepassingen:

• Standaard centrifugaalpompen – voor algemene afvalwater- en riooltoepassingen
• Droog zelfaanzuigende pompen – bij aanzuighoogte of installatie boven vloeistofniveau
• Droog zelfaanzuigende pompen (tijdelijke inzet) – voor wisselende debieten, nood- of tijdelijke situaties
• Pompsets – parallel of alternerend opgesteld voor hoge capaciteit en redundantie

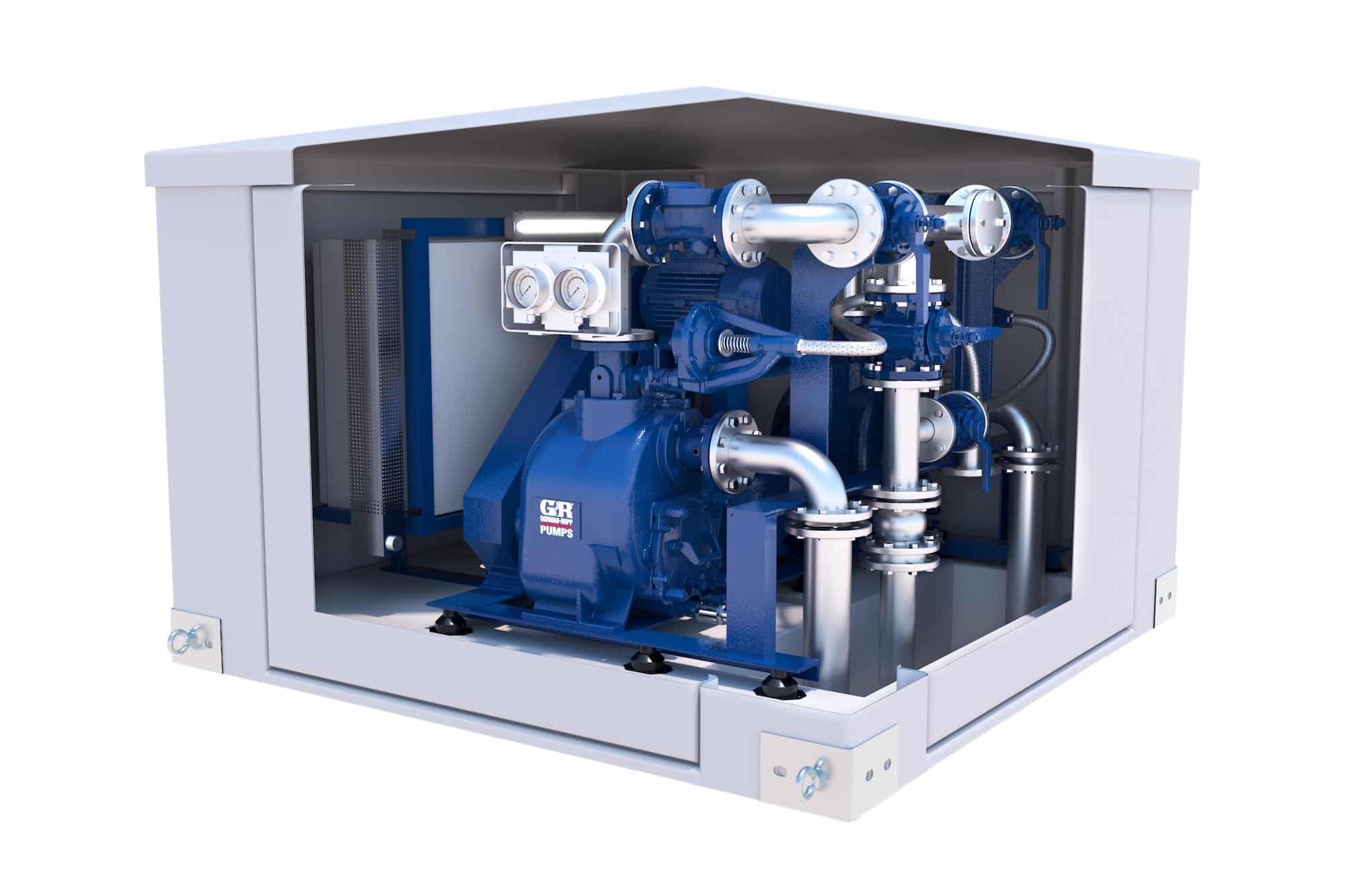

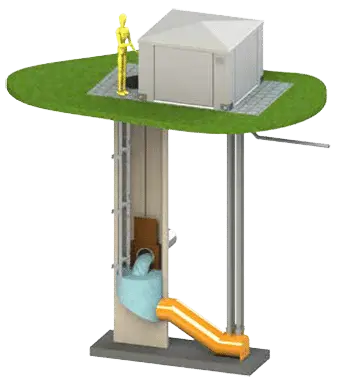

• Reliasource SCS – service-, onderdelen- en monitoringsondersteuning voor blijvende bedrijfszekerheid

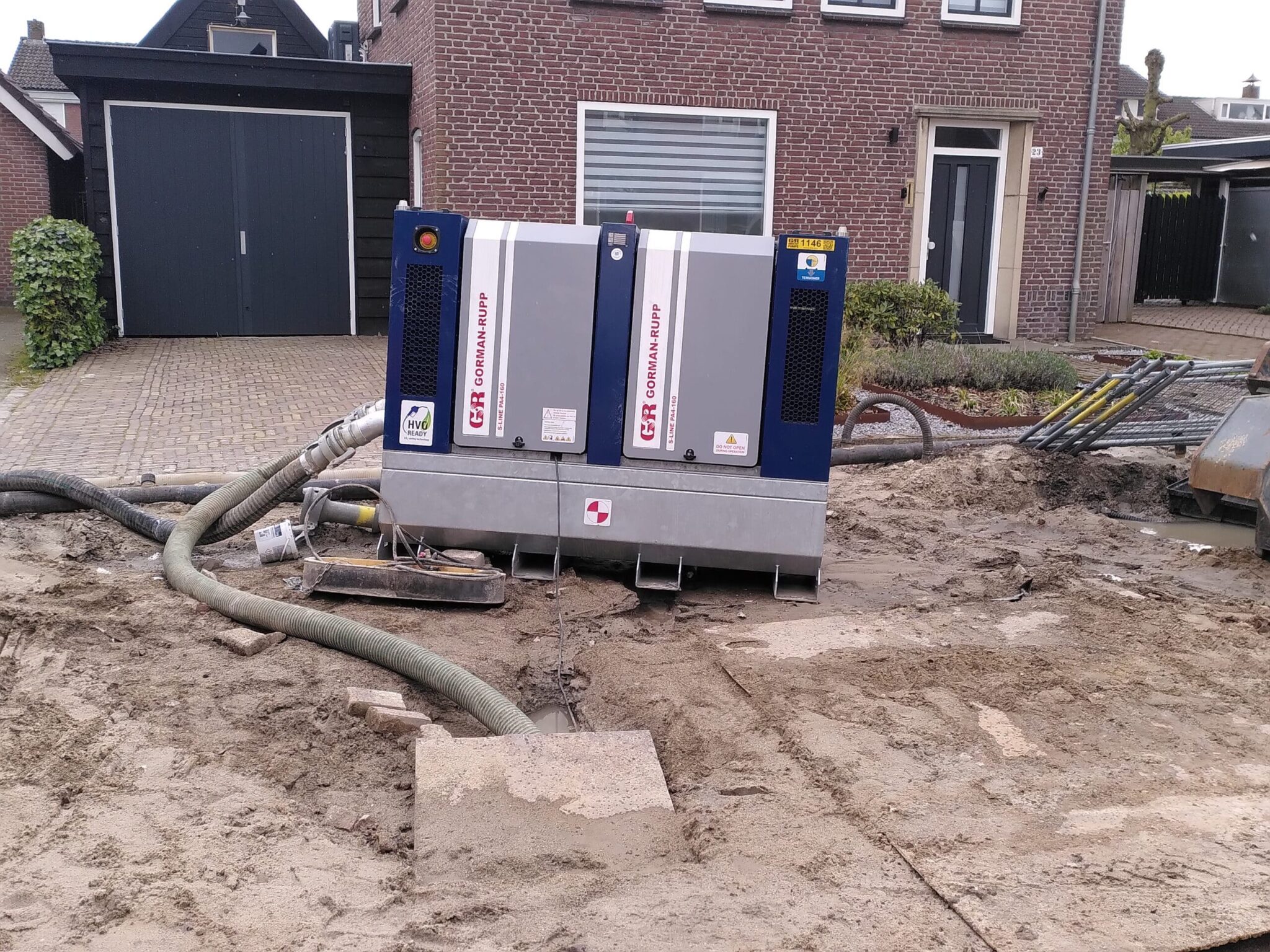

Rioolpompen zijn daarnaast essentieel in de bouw (tijdelijke bypass) en bij gemeentelijke of industriële afvalwaterprojecten.

Installatie, gebruik en onderhoud – beste voorbeelden

Zelfs de beste pomp gaat niet lang mee zonder correcte installatie en onderhoud.

1. Juiste installatie

• Leidingen goed dimensioneren om wrijvingsverliezen te beperken
• Goede afdichting bij zuig- en perszijde
• Zorg voor voldoende ventilatie en motorkoeling

2. Aanzuiging en opstart

• Volg de aanzuiginstructies van de fabrikant
• Voorkom drooglopen

3. Monitoring en besturing

• Niveausensoren gebruiken om overstroom of te lange draaitijd te voorkomen
• Motortroom bewaken voor overbelasting of blokkades

4. Regelmatig onderhoud

• Controleer waaier en slijtdelen regelmatig
• Reinig filters en roosters
• Smeer lagers volgens aanbeveling

5. Onderdelen en ondersteuning

• Houd reservewaaiers, afdichtingen en slijtringen op voorraad
• Gebruik erkende servicepartners voor originele onderdelen

Veelvoorkomende fouten en hoe ze te voorkomen

• Te kleine pompselectie → overbelasting en korte levensduur
• Onvoldoende vuildoorlaat → frequente verstoppingen
• Verlies in leidingen niet meegerekend → pomp werkt buiten efficiëntiegebied
• Onderhoud overslaan → verminderde betrouwbaarheid

Conclusie

Een rioolpomp is meer dan alleen een motor en waaier. De juiste keuze hangt af van debiet, vaste stoffen, opvoerhoogte en bedrijfsomgeving.

Bij Gorman-Rupp bieden we een volledig assortiment – van standaard en droog zelfaanzuigende pompen tot complete pompinstallaties zoals Reliasource – voor betrouwbare prestaties en langdurige werking.

Ben je op zoek naar de juiste rioolpomp voor jouw project? Onze experts helpen je graag met het bepalen van de juiste pomp, materiaalkeuze en onderhoudsplan. Samen zorgen we voor een betrouwbare oplossing die blijft draaien.

Cavitatie is een van de meest voorkomende en kostbare problemen in pompsystemen. Het ontstaat wanneer dampbellen zich vormen in een vloeistof en met kracht imploderen, wat ernstige schade veroorzaakt aan pompcomponenten. Voor professionals die werken met industriële toepassingen of afwatering is het herkennen en voorkomen van cavitatie essentieel. In dit artikel lees je wat cavitatie is, wat de gevolgen zijn en hoe de juiste pompkeuze – zoals die van Gorman-Rupp – helpt om de impact te beperken.

Wat is cavitatie

Cavitatie ontstaat wanneer de druk in een vloeistof daalt tot onder de dampdruk, waardoor dampbellen ontstaan. Wanneer deze bellen vervolgens in een gebied met hogere druk komen, klappen ze met kracht in tegen metalen oppervlakken. Dat veroorzaakt putvorming, trillingen en lawaai.

Hoe het ontstaat

Cavitatie wordt meestal veroorzaakt door:

• te lage aanzuigdruk
• te grote aanzuighoogte
• onvoldoende vloeistofaanvoer
• verstoppingen of vernauwingen in de aanzuigleiding

Bij droog zelfaanzuigende pompen kan cavitatie ook optreden als de pomp te lang droogloopt of wanneer er lucht in het systeem achterblijft.

Herkennen van cavitatie

Een pomp die caviteert laat vaak duidelijke signalen zien.

Geluid en trillingen

Een kenmerkend “knisperend” of “grindachtig” geluid is een typisch teken. Ook verhoogde trillingen en wisselende debieten komen vaak voor.

Lagere efficiëntie

Cavitatie vermindert de prestaties van de pomp. De dampbellen verstoren de vloeistofstroom, waardoor de persdruk daalt en het energieverbruik stijgt.

Zichtbare slijtage

Langdurige cavitatie veroorzaakt putvorming of erosie op het waaieroppervlak en in het pomphuis. Deze schade is vaak onomkeerbaar en verkort de levensduur van de pomp aanzienlijk.

De gevolgen van cavitatie voor pompen

De impact van cavitatie gaat verder dan oppervlakkige schade:

• structurele erosie – de implosie van dampbellen veroorzaakt microbreuken die zich uitbreiden

• verminderde capaciteit – debiet en druk nemen sterk af

• hogere onderhoudskosten – vaker reparaties en onderdelen vervangen

• stilstand – onverwachte defecten kunnen de productie stilleggen

Een goed ontworpen pompsysteem houdt rekening met de netto positieve aanzuighoogte (NPSH). Gorman-Rupp pompen zijn ontwikkeld om efficiënt te werken binnen veilige NPSH-grenzen en zo cavitatie effectief te voorkomen.

Hoe cavitatie te voorkomen

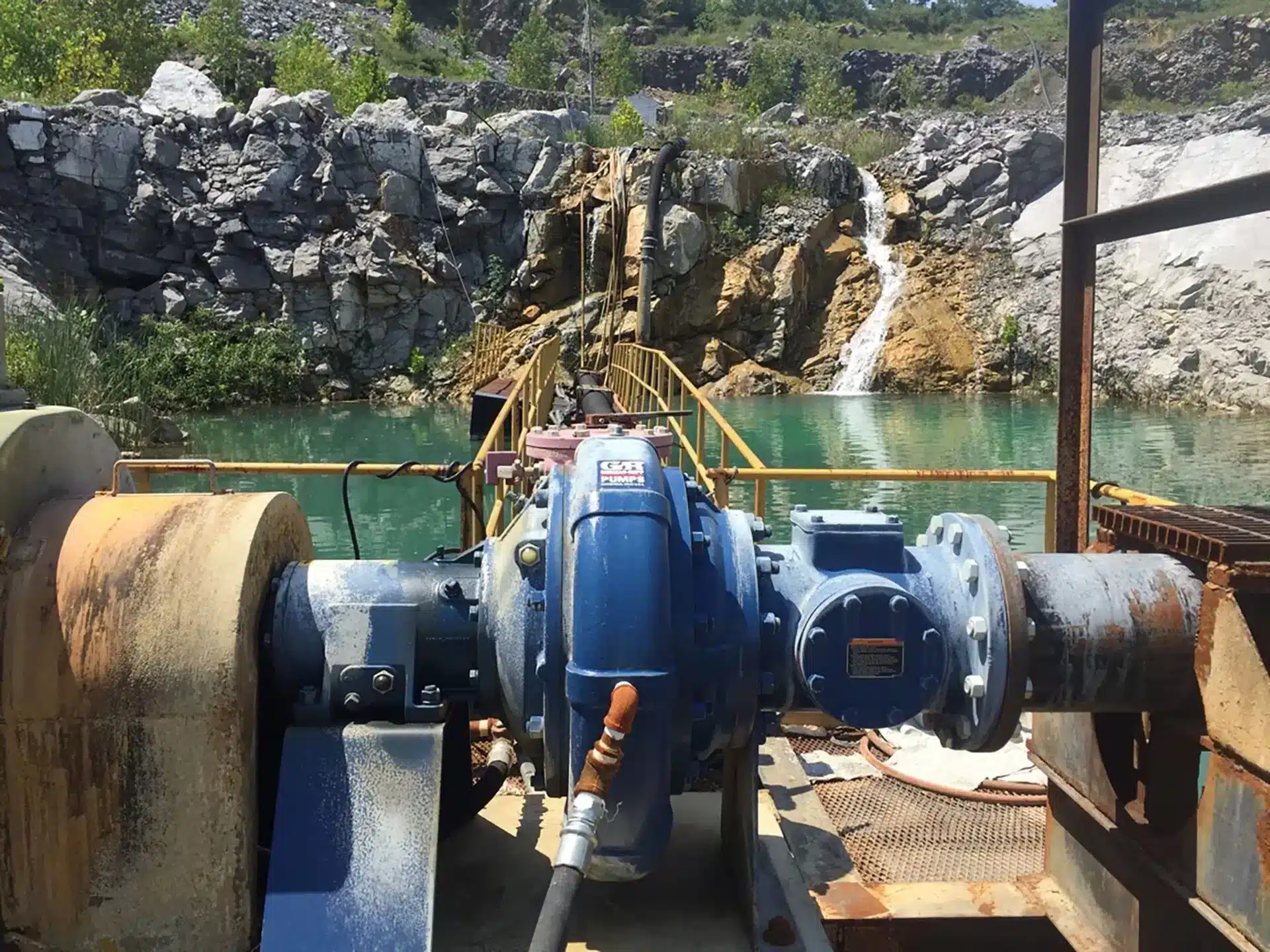

1. Controleer de installatie Zorg voor een correcte plaatsing van de pomp. Houd aanzuigleidingen kort, recht en luchtdicht.
2. Verminder de aanzuighoogte Plaats de pomp zo dicht mogelijk bij het vloeistofniveau. Hoe hoger de aanzuighoogte, hoe groter het risico op cavitatie.
3. Kies de juiste pomp voor de toepassing Elke vloeistof en toepassing vraagt om een specifieke oplossing. (link naar pompen op Grpumpseurope.eu)
4. Voer regelmatig onderhoud uit Controleer filters, afsluiters en leidingen op verstoppingen of luchtlekken.
5. Gebruik hoogwaardige materialen Pompen met slijtvaste waaiers en robuuste pomphuizen – zoals de droog zelfaanzuigende pompen van Gorman-Rupp – gaan langer mee en zijn beter bestand tegen cavitatie.

Cavitatie bij droog zelfaanzuigende pompen

Droog zelfaanzuigende pompen, veel gebruikt in de bouw en bij afwatering, zijn dankzij hun ontwerp minder gevoelig voor cavitatie. Ze kunnen lucht verwerken zonder schade, zolang het vloeistofniveau binnen de werkgrenzen blijft. Regelmatig onderhoud blijft essentieel voor maximale beschikbaarheid en prestaties.

Samenvatting en conclusie

Cavitatie is een technisch probleem dat ernstige schade aan pompen kan veroorzaken. Het leidt tot erosie, rendementsverlies en onnodige kosten. Met de juiste pompkeuze, correcte installatie en preventief onderhoud is cavitatie grotendeels te voorkomen.

Gorman-Rupp pompen staan bekend om hun robuuste constructie, efficiënt ontwerp en bewezen prestaties in veeleisende omstandigheden – zodat jouw systeem betrouwbaar, efficiënt en veilig blijft werken.
