De Gorman-Rupp Roto-Prime® RD & RS Series pompen zijn ontworpen voor petroleumproducten, chemicaliën en oplosmiddelen. Ze bieden automatische aanzuiging voor efficiënte verwerking van brandstoffen en andere chemische vloeistoffen.
Roto-Prime® pompen hebben een ingebouwde schottenpomp met variabele capaciteit die lucht en damp snel verwijdert. Dit maakt ze ideaal voor laden en lossen en voor het strippen van transportslangen en leidingen.
Roto-Prime® zorgt voor een ononderbroken brandstofoverdracht door automatisch lucht en damp uit de aanzuigleiding te verwijderen:
Tijdens het aanzuigen – De variabele schottenpomp creëert een vacuüm, zuigt lucht en damp aan en voert deze af via de persleiding.
Wanneer de vloeistofstroom start – De centrifugaalpomp neemt over zodra voldoende vloeistofdruk is opgebouwd.
Automatische neutrale modus – Zodra de aanzuiging voltooid is, schakelt de hydraulische druk de schottenpomp naar neutraal, wat slijtage vermindert en de levensduur verlengt.
Verwijdert automatisch luchtbellen en voorkomt storingen door opgesloten damp.
Robuuste gietijzeren en stalen behuizingen voor corrosiebestendigheid.
Verlengen de levensduur.
Voor verbeterde chemische bestendigheid.
RS Series – Standaardmodellen voor regulier brandstoftransport.
RD Series – Hoogdrukmodellen voor veeleisende toepassingen.
Diverse afdichtingsopties, waaronder fluorocarbon mechanische asafdichtingen.
Basisgemonteerde, motor-aangedreven uitvoeringen – Voor vaste installaties.
PTO-aangedreven modellen – Ontworpen voor brandstoftransport op vrachtwagens en trailers.
Diverse motor- en vermogensconfiguraties – Aanpasbaar aan operationele behoeften.
Gorman-Rupp RD & RS Series (Roto-Prime®) pompen zetten de norm voor brandstoftransport, bulkopslag en laad-/lossystemen. Dankzij automatische dampverwijdering, een robuuste constructie en flexibele configuraties garanderen ze een betrouwbare en efficiënte brandstofstroom met minimale onderhoudsbehoefte.

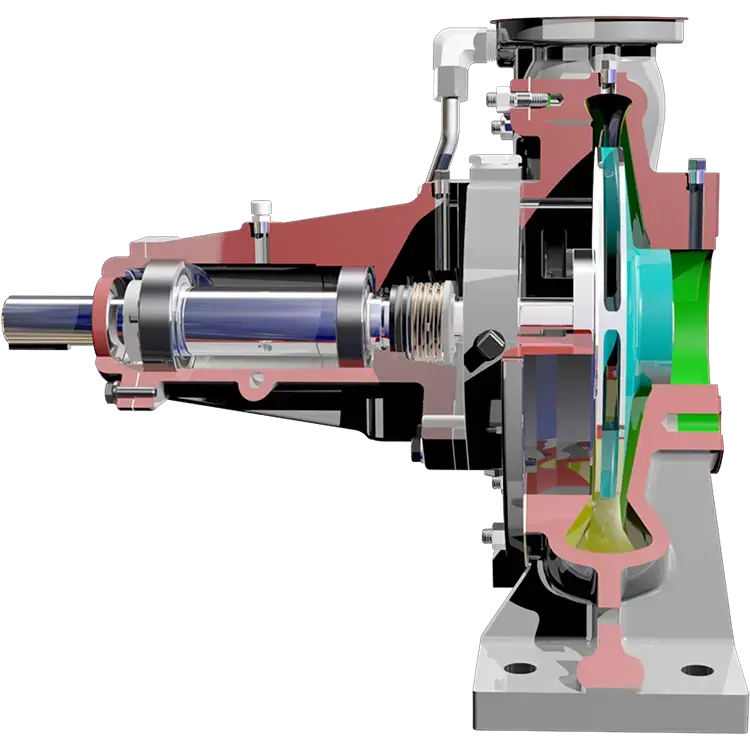

Een Roto-Prime® pomp combineert twee pomptechnologieën in één unit: een variabele schottenpomp voor het aanzuigproces en een centrifugaalpomp voor het verpompen van vloeistof. Bij het starten evacueert de schottenpomp lucht en damp uit de zuigleiding en het pomphuis. Zodra het pomphuis gevuld is zal de vloeistof de schottenpomp in neutraal stand brengen. De centrifugaalpomp neemt dan de volledige vloeistofverplaatsing over. Dit ontwerp is specifiek ontwikkeld voor het verpompen van petroleumproducten, petrochemicaliën en oplosmiddelen.
Wanneer er lucht of damp aanwezig is bij het opstarten, of wanneer de zuigdruk wegvalt tijdens bedrijf, activeert de variabele schottenpomp automatisch. Lucht wordt via balansgaten in de waaier en een niervormige opening in de bodydeksel afgevoerd. De schottenpomp perst de lucht via een leiding naar de persflenszijde, waar een geïntegreerde aanzuigklep voorkomt dat lucht terugstroomt naar de zuigzijde. Zodra de centrifugaalpomp voldoende persdruk opbouwt, duwt de hydraulische tegendruk de beweegbare slide van de schottenpomp in neutrale stand. De schottenpomp blijft in neutraal totdat er opnieuw lucht of damp het systeem binnenkomt.
De RS Series heeft een enkelvoudige volute en draait op maximaal 1750 rpm. Deze serie is geschikt voor standaard petroleumtransfer met lagere opvoerhoogtes. De RD Series heeft een dubbele volute en draait op snelheden tot 3450 rpm, waardoor een hogere opvoerhoogte bereikt wordt. Beide series maken gebruik van dezelfde Roto-Prime® aanzuigtechnologie en zijn beschikbaar in meerdere maten.
RS Series: RS2 (80 mm x 50 mm) tot 19 l/s, max opvoerhoogte 27 m. RS3 (100 mm x 80 mm) tot 45 l/s, max opvoerhoogte 42 m. RS5 (150 mm x 125 mm) tot 93 l/s, max opvoerhoogte 48 m. RD Series: RD2 (80 mm x 50 mm) tot 20 l/s, max opvoerhoogte 85 m. RD3 (100 mm x 80 mm) tot 44 l/s, max opvoerhoogte 84 m. RD4 (150 mm x 100 mm) tot 59 l/s, max opvoerhoogte 119 m.
Nee, Roto-Prime® pompen kunnen vanuit een volledig droog pomphuis aanzuigen. De variabele schottenpomp evacueert lucht en damp zonder dat er vooraf vloeistof in het pomphuis nodig is. Onder gunstige omstandigheden wordt een droge zuigleiding van 100 mm zonder tegendruk aangezogen met een snelheid van circa 6 seconden per meter zuigleidinglengte.

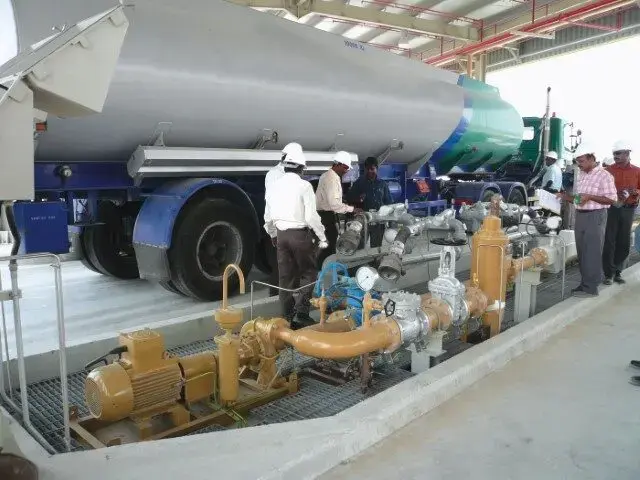

Roto-Prime® pompen zijn ontworpen voor het verpompen van petroleum en petrochemicaliën. Typische toepassingen zijn brandstof-, petrochemische- en oplosmiddelen applicaties. Tevens zijn de Roto-Prime® pompen veelal toegepast in het beladen of lossen van tankauto’s en railwagons. Het aanzuigmechanisme stript de zuigleiding effectief leeg, waardoor morsen van vluchtige vloeistoffen wordt beperkt.
De standaarduitvoering bestaat uit een nodulair gietijzeren of gietstalen pomphuis met een aluminium waaier en een stalen of roestvast stalen as. Een fluorcarbon mechanische afdichting is standaard gemonteerd. Optioneel zijn bronzen waaiers, roestvast stalen assen en bevestigingsmaterialen, een ijzeren rotor voor de aanzuigpomp en speciale mechanische afdichtingen voor specifieke vloeistofformuleringen beschikbaar. Bespreek de materiaalkeuze met je applicatie-engineer om de pomp af te stemmen op het te verpompen medium.
Er zijn meerdere accessoires optioneel leverbaar: een innovatieve ontluchtingsklep (BAR) voor betrouwbaar aanzuigen bij matige tot hoge statische tegendruk; roestvast stalen assen en bevestigingsmaterialen voor corrosiebestendigheid; bronzen waaiers voor compatibiliteit met bepaalde petroleumproducten; tegenflenzen voor eenvoudige leidingaansluitingen; terugslagkleppen om terugstroming te voorkomen; en speciale mechanische afdichtingen voor specifieke vloeistofformuleringen waaronder hoge concentraties ethanol. Alle accessoires zijn optioneel en worden geselecteerd op basis van de toepassingsvereisten.
De variabele schottenpomp verwijdert dampbellen uit het systeem zonder zelf geblokkeerd te raken door damp. Wanneer damp de zuigleiding of het pomphuis binnenkomt tijdens bedrijf, herstart de aanzuigpomp automatisch, evacueert de damp en herstelt de normale vloeistofstroom. Dit maakt de Roto-Prime® pompen bijzonder geschikt voor het verpompen van vluchtige vloeistoffen, waarbij damp intermitterend kan optreden.
Gorman-Rupp Europe biedt applicatie-engineering ondersteuning voor pompselectie, systeemberekening en configuratieadvies vanuit de Europese vestigingen. Productondersteuning omvat bedienings- en onderhoudshandleidingen, specificatiebladen, prestatiecurves en maattekeningen in PDF- en CAD-formaat. De garantie bedraagt tot 60 maanden. Onderdelen, service en training zijn beschikbaar via een netwerk van fabrieksgetrainde distributeurs in heel Europa.
